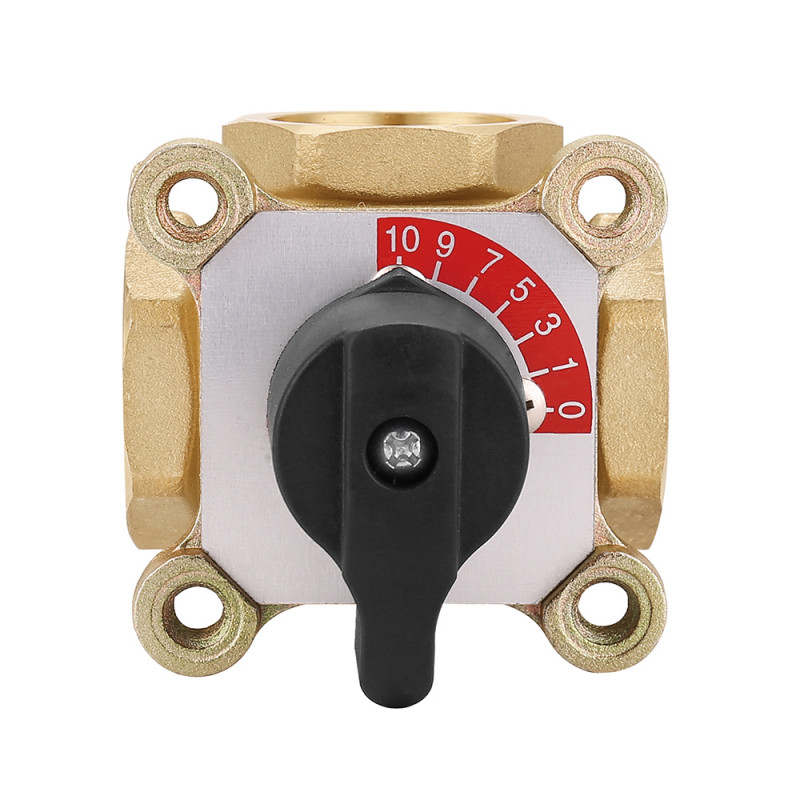

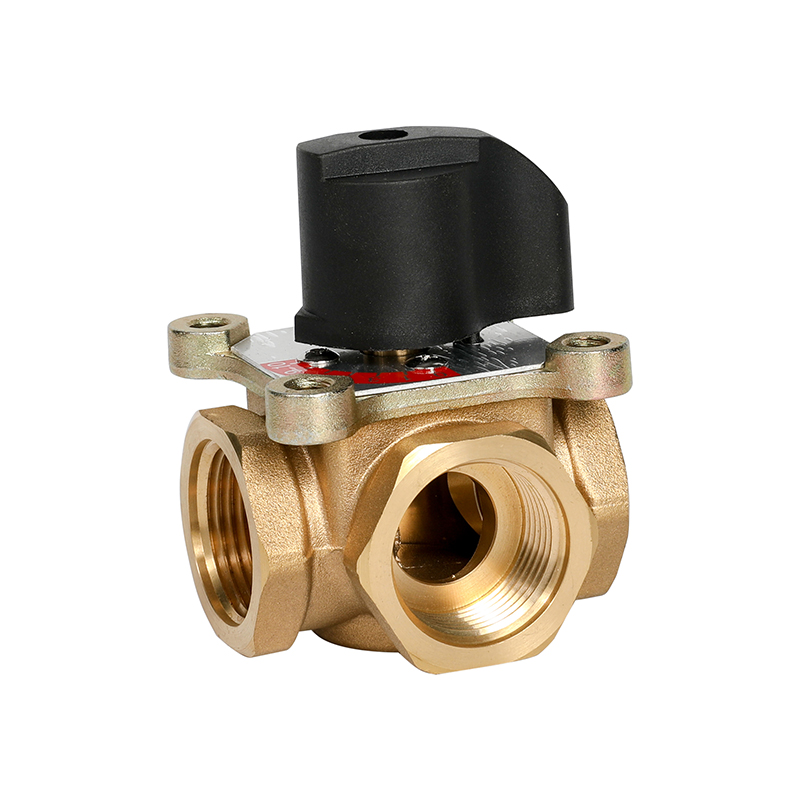

3-ходовой поворотный смесительный клапан Tervix Pro Line TOR DN20 Rp 3/4'' kvs 6,3 латунь 312122

Код товара: 138438

Есть в наличии

3-ходовой поворотный смесительный клапан Tervix Pro Line TOR DN20 Rp 3/4'' kvs 6,3 латунь 312122

Раздел: Запорно-регулирующая арматура
Торговая марка: Tervix
Коллекция: Pro Line
Смотреть другие: Запорно-регулирующая арматура Tervix

Tervix

0 (0)

1628 грн

Доставка

Оплата

Гарантия

Доставка

Самовывоз в Одессе-бесплатно
Доставка по Одессе-бесплатно (Крупногабаритный товар согласовываем отдельно)
Отправка по Украине курьером до двери либо Новой почтой наложенным платежом
Подробнее о доставке

Оплата

Наличными, Безналичными, Visa/MasterCard
Подробнее об оплате

Гарантия

Гарантия на товар: 2 года
Обмен/возврат товара в течение 14 дней
Подробнее о гарантии

Краткое описание

Артикул:

312122

Производитель:

Tervix

Коллекция:

Pro Line

Страна производитель:

Германия

Тип:

смесительный клапан

Материал:

латунь

Максимальная рабочая температура,°C:

110

Среда применения:

холодная вода/гарячая вода

Размер:

DN20

Резьба:

Rp 3/4"

Рабочая температура:

≤100°C

Максимальная температура:

+110°С

Материал:

латунь (HPB 57-3)

Kvs:

6.3 м³/час

Тип:

3-х ходовой

Номинальное давление:

≤ 10 бар

Макс. перепад давления:

1 бар

Минимальная температура:

-10°С

Максимальная величина протекания при закрытом клапане (% от KVS при P):

0.05 (режим смешивания); 0.02 (режим разделения)

Рекомендуемый привод:

Tervix Pro Line AZOG (Арт. №203410)

Комплектация:

1) Клапан

Подробнее о товаре

3-ходовой поворотный смесительный клапан Tervix Pro Line TOR DN20 Rp 3/4'' kvs 6,3 латунь

Поворотные смесительные 3-х ходовые клапаны предназначены для регулирования расхода теплоносителя в системах отопления и охлаждения (отопление с использованием радиаторов, водяного теплого пола и других систем).

Поворотные смесительные 3-х ходовые клапаны обычно используются как смесительные, но также могут использоваться и как разделительные. Возвратные смесительные клапаны могут использоваться в трубопроводах, транспортирующих жидкость, неагрессивную к материалам клапана: вода, теплоноситель на основе гликоля с присадками, которые нейтрализуют растворенный кислород. Максимальное содержание гликоля составляет до 50%.
Управление клапаном может производиться как вручную, так и автоматически – с помощью электропривода. Все уплотнительные кольца изготовлены из синтетического эластомера (этилен-пропиленовый каучук, ЕРБМ).
Клапан не обеспечивает герметичного перекрытия потока и не является запорным!

Рекомендуется применять в комплекте с приводом Tervix Pro Line AZOG (арт. №203410).

Принцип работы: трехходовой клапан может выполнять функции смешения или разделения потоков. При повороте заслонки в одну сторону будет постепенно открываться проход для теплой жидкости и в равной степени закрываться проход для холодной (обратный поток от нагревателя). Это повышает температуру смешанной рабочей жидкости (потока к нагревателю) при почти постоянной скорости потока, соответственно при повороте заслонки в другую сторону, проход для теплой жидкости будет закрываться, а для холодной (обратной) открываться. Необходимая температура в системе достигается с помощью добавления необходимого количества поступающей из обратного трубопровода жидкости и подается в котел.

Выбор размера клапана. Каждый клапан имеет свою пропускную способность (Kvs), зная которую можно определить, какого именно размера клапан необходим для вашей системы. Диапазон потери давления должен быть в пределах 3–15 кПа (0,03–0,15 бар). Если в этот диапазон перепада давления попадают два клапана, то выбирают клапан с меньшей пропускной способностью. Для радиаторных систем отопления обычно используется Δt = 200С, а для систем напольного отопления Δt = 50С. При добавлении гликоля в теплоноситель (воду) увеличивается вязкость и изменяется теплоемкость данного теплоносителя, что тоже необходимо учитывать при выборе клапана. Если содержание гликоля 30-50%, следует выбрать клапан с большим (на один уровень) Kvs. Низшее содержание гликоля не влияет на работу клапана.
