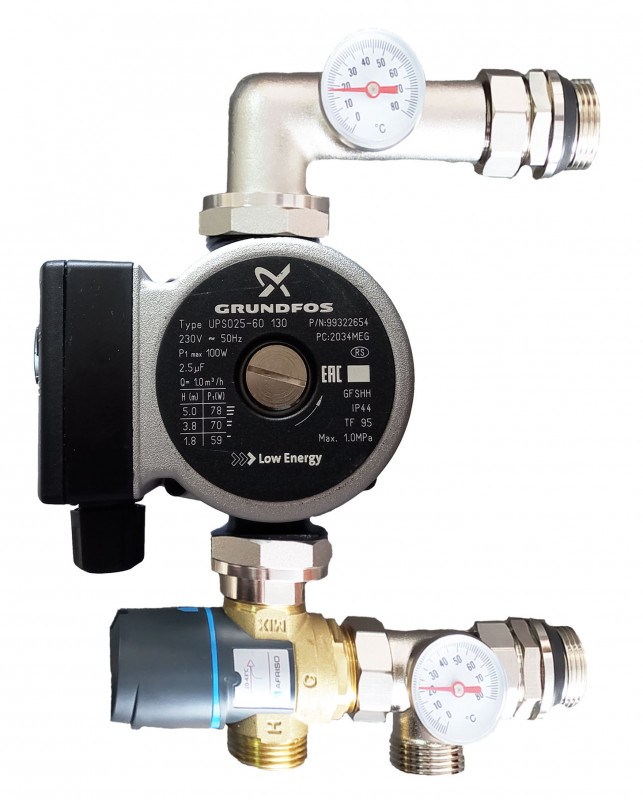

Змішувальний вузол для теплої підлоги Tervix Pro Line Mixset 1'' з термостатичним клапаном ATM561 та нечастотним насосом 521321

Змішувальний вузол для теплої підлоги Tervix Pro Line Mixset розроблений як перемикач між системою опалення з боку джерела тепла та розподільчим гребінцем (колектором) для теплої підлоги. Він використовується для підготовки теплоносія до заданої температури, яка потім подається до системи обігріву. Змішувальний вузол може використовуватися в поєднанні з розподільними гребінцями від 2 до 12 контурів.

Принцип дії
Теплоносій, що подається з джерела тепла, надходить на термостатичний клапан (входить до комплекту). Теплоносій (подачаз боку котла) змішується з теплоносієм (звернення з боку гребінки) у термостатичному клапані. Температура теплоносія на виході регулюється термостатичним клапаном (входить до комплекту). Також, для візуального контролю температури теплоносія, на подачі та обороті передбачені термометри (4). Залишки теплоносія на обороті (5) подаються на догрівання до джерела тепла. Після термостатичного клапана теплоносій проходить через циркуляційний насос і подається на розподільний гребінець.

Підключення
Змішувальний вузол має бути підключений до опалювальної системи з боку джерела тепла – зовнішнє різьблення 1''. У комплекті йде змішувальний клапанATM 561 (Afriso) та насос Grundfos UPS 025-60. Рекомендується також використовувати кульові крани для підключення вузла до джерела тепла та розподільчої гребінки. Змішувальний вузол з'єднується з розподільним гребінцем зовнішнім різьбленням 1''. На змішувальний вузол можна встановити циркуляційний насос із базою 130 та 180 мм. Насос кріпиться двома накидними гайками.
